Vanne à bille à tourillon DBB forgée.jpg

Vanne à bille forgée DBB à tourillon, classe 2500/6000 PSI

● Sécurité maximale grâce au système de double blocage et purge (DBB) et au dispositif de scellement d'urgence

● Stabilité extrême sous pression grâce à une conception forgée montée sur tourillon

● Performance sans fuite grâce à une étanchéité fiable du siège sous haute pression

● Protection supérieure grâce à une tige antistatique, ignifugée (API 607) et anti-éjection

● Fiabilité en milieu corrosif avec des matériaux conformes à la norme NACE

● Durabilité inégalée grâce à sa résistance à la corrosion et son montage direct conforme à la norme ISO 5211

● Adapté à votre projet : matériaux, dimensions, connexions, actionnement et options d’étanchéité

Contactez-nous

Paramètres du produit

Taille	2" à 30" (DN50–DN750)
Pression	Classe 2500 (2500 LB / PN 420 / 6000 PSI)
Température de fonctionnement	-196℃ à 450℃ (selon le matériau)
Type de balle	Corps en 2 ou 3 parties, monté sur tourillon
Méthode d'assemblage	Entrée latérale / Entrée par le haut
Conception de l'étanchéité	Double bloc et saignement (DBB)
Connexion finale	À bride (RF / RTJ)
Types d'opérations	Poignée, engrenage à vis sans fin, électrique, pneumatique
Montage	Montage direct ISO 5211 disponible
Matériaux de la carrosserie	ASTM A694 F52 / F60 / F65, ASTM A182 F6A, F316, F347, 17-4PH, ASTM A182 F44 / F51 / F53, Inconel 625, Incoloy 800, Hastelloy C, etc.
Matériaux des sièges	PEEK, PCTFE (KEL-F), Devlon V-API, Siège rigide
Normes de conception et de fabrication	API 6D, BS 5351, MESC SPET 7/200, ASME B16.34
Conception résistante au feu	Conçu conformément aux normes API 607 / API 6FA
Domaine d'application	Pétrole et gaz, chimie et pétrochimie, production d'énergie, offshore et eaux profondes, aérospatiale et défense, traitement et distribution d'eau, métallurgie et mines
Marque	SLVCN

Caractéristiques principales

Description du produit

Liste des pièces

Spécifications techniques

Caractéristiques principales

Sécurité maximale et prévention des fuites

Le système Double-Block-and-Bleed (DBB), le dispositif d'étanchéité d'urgence, l'antistatique, la résistance au feu (API 607 / API 6FA) et la tige anti-éjection garantissent un fonctionnement sûr dans des conditions de pression et d'inflammabilité extrêmes.

Étanchéité fiable du siège

La structure d'étanchéité avancée du siège assure une étanchéité parfaite sous haute pression, prenant en charge les conceptions à simple et double étanchéité pour une sécurité accrue.

Capacité de résistance aux pressions et températures extrêmes

La conception forgée montée sur tourillon assure un fonctionnement stable sous des pressions allant jusqu'à la classe 2500 / 6000 PSI et des températures de -196℃ à 450℃ (en fonction du matériau).

Durable et résistant à la corrosion

Fabriqué à partir d'acier forgé de haute qualité et d'alliages résistants à la corrosion, capable de résister à la fissuration sous contrainte par les sulfures et aux environnements industriels difficiles.

Intégration flexible et facile

Compatible avec les commandes manuelles, à vis sans fin, électriques ou pneumatiques. Montage direct ISO 5211, dispositif de verrouillage, rallonge de tige et système d'entrée latérale/supérieure (en option) pour une installation simplifiée et une compatibilité optimale avec les actionneurs.

Options de ports polyvalentes

Disponible en versions à passage intégral ou à passage réduit pour optimiser le débit du système et réduire la perte de charge en fonction des exigences du processus.

Options personnalisables

Une large gamme de tailles, de matériaux de corps (A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C, etc.), de connexions d'extrémité, de types d'actionnement et d'options d'étanchéité peuvent être adaptés aux exigences spécifiques du projet.

Applications industrielles éprouvées

Idéal pour les secteurs du pétrole et du gaz, de la chimie et de la pétrochimie, de la production d'énergie, des opérations en mer et en eaux profondes, de l'aérospatiale et de la défense, du traitement de l'eau et de la métallurgie. Utilisé avec confiance dans les systèmes haute pression critiques du monde entier.

Détails du produit

Conçue pour les applications haute pression exigeantes, la vanne à boisseau sphérique SLVCN classe 2500/6000 PSI, à tourillon forgé, est dotée d'un système de double blocage et purge (DBB) avec dispositif d'obturation d'urgence pour une sécurité maximale et une étanchéité optimale. Fabriquée à partir de matériaux robustes, notamment des aciers inoxydables, des alliages de nickel et des sièges haute performance, elle garantit un fonctionnement fiable en milieu corrosif et dans des environnements difficiles.

Cette vanne est compatible avec les commandes manuelles, à vis sans fin, électriques et pneumatiques, et son montage direct ISO 5211 permet une automatisation complète. Disponible en différentes tailles, matériaux et types de raccordements, elle s'adapte à vos besoins spécifiques. Elle convient aux secteurs du pétrole et du gaz, de la chimie, de la production d'énergie, de l'offshore, de l'aérospatiale, du traitement de l'eau et de la métallurgie.

Conçu et fabriqué selon les normes API 6D, BS 5351, MESC SPET 7/200 et ASME B16.34, avec une construction résistante au feu conçue selon API 607 / API 6FA.

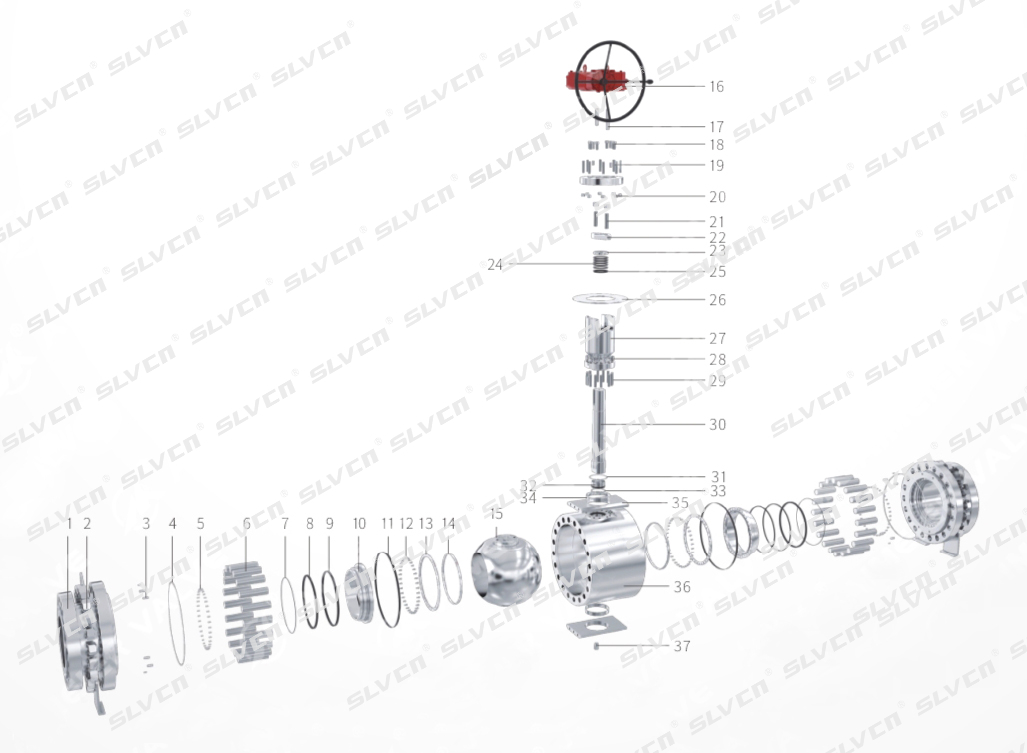

Liste des pièces

1	Corps droit	11	Joint à lèvres	21	Goujon	31	Rondelle de butée
2	Noix	12	Boulon	22	Glande	32	palier de tige
3	Épingle	13	Anneau de pression du siège	23	Anneau de garniture	33	Palier de butée
4	Joint d'étanchéité	14	Siège	24	Emballage	34	palier de tige
5	Printemps	15	Balle	25	Coussin d'emballage	35	Support de tourillon
6	Goujon	16	Engrenage à vis sans fin	26	bac de récupération	36	Corps
7	Rondelle de butée	17	Clé	27	Boîte d'emballage	37	vanne de vidange
8	Joint à lèvres	18	Boulon	28	Noix
9	Joint à lèvres	19	Goujon	29	Goujon
10	Retenue de siège	20	Noix	30	Tige

Liste des pièces

Dimensions : Classe 2500 - Port complet

Taille	Alésage		Entrée latérale							Entrée principale
Taille	Alésage		Face à face			D en/mm	D1 en/mm	Poids		Face à face			D2 po/mm	Poids
NPS/DN	B1 po/mm	B2 po/mm	RF en/mm	RTJ en pouces/mm	BWE en/mm	D en/mm	D1 en/mm	Modèle FF lb/kg	Modèle FW lb/kg	RF en/mm	RTJ en pouces/mm	BWE en/mm	D2 po/mm	Modèle FT lb/kg
2"	1,69	1,69	17,75	17,88	17,75	9.3	AOR	234	AOR	17,75	17,88	17,75	9.3	276
50	42	42	451	454	451	236	AOR	106	AOR	451	454	451	235	125
3"	2.44	2.44	22,75	23	22,75	12	AOR	525	AOR	22,75	23	22,75	12.6	573
80	62	62	578	584	578	306	AOR	238	AOR	578	584	578	319	260
4"	3,44	3,44	26,5	26,88	26,5	14	AOR	844	AOR	26,5	26,88	26,5	14.3	1058
100	87	87	673	683	673	356	AOR	383	AOR	673	683	673	364	480
6	5.19	5.19	36	36,5	36	20.9	AOR	2381	AOR	36	36,5	36	19.1	2425
150	131	131	914	927	914	530	AOR	1080	AOR	914	927	914	486	1100
8"	7.06	7.06	40,25	40,88	40,25	26.8	AOR	3885	AOR	40,25	40,88	40,25	21.7	3527
200	179	179	1022	1038	1022	680	AOR	1762	AOR	1022	1038	1022	550	1600
10"	8,81	8,81	50	50,88	50	31.1	AOR	6808	AOR	50	50,88	50	26.6	6173
250	223	223	1270	1292	1270	790	AOR	3088	AOR	1270	1292	1270	675	2800
12"	10.44	10.44	56	56,88	56	34.6	AOR	9864	AOR	56	56,88	56	30.1	9921
300	265	265	1422	1445	1422	880	AOR	4474	AOR	1422	1445	1422	765	4500

Poids et dimensions des vannes de grande taille (jusqu'à 30 pouces) disponibles sur demande

Dimensions : Classe 2500 - Port réduit

Taille	Alésage		Entrée latérale							Entrée principale
Taille	Alésage		Face à face			D en/mm	D1 en/mm	Poids		Face à face			D2 po/mm	Poids
NPS/DN	B1 po/mm	B2 po/mm	RF en/mm	RTJ en pouces/mm	BWE en/mm			Modèle FF lb/kg	Modèle FW lb/kg	RF en/mm	RTJ en pouces/mm	BWE en/mm	D2 po/mm	Modèle FT lb/kg
2"	1,69	1,69	17,75	17,88	17,75	9.3	AOR	234	AOR	17,75	17,88	17,75	9.3	276
50	42	42	451	454	451	236	AOR	106	AOR	451	454	451	235	125
3"	2.44	2.44	22,75	23	22,75	12	AOR	525	AOR	22,75	23	22,75	12.6	573
80	62	62	578	584	578	306	AOR	238	AOR	578	584	578	319	260
4"	3,44	3,44	26,5	26,88	26,5	14	AOR	844	AOR	26,5	26,88	26,5	14.3	1058
100	87	87	673	683	673	356	AOR	383	AOR	673	683	673	364	480
6	5.19	5.19	36	36,5	36	20.9	AOR	2381	AOR	36	36,5	36	19.1	2425
150	131	131	914	927	914	530	AOR	1080	AOR	914	927	914	486	1100
8"	7.06	7.06	40,25	40,88	40,25	26.8	AOR	3885	AOR	40,25	40,88	40,25	21.7	3527
200	179	179	1022	1038	1022	680	AOR	1762	AOR	1022	1038	1022	550	1600
10"	8,81	8,81	50	50,88	50	31.1	AOR	6808	AOR	50	50,88	50	26.6	6173
250	223	223	1270	1292	1270	790	AOR	3088	AOR	1270	1292	1270	675	2800
12"	10.44	10.44	56	56,88	56	34.6	AOR	9864	AOR	56	56,88	56	30.1	9921
300	265	265	1422	1445	1422	880	AOR	4474	AOR	1422	1445	1422	765	4500

Poids et dimensions des vannes de grande taille (jusqu'à 30 pouces) disponibles sur demande

Si vous souhaitez obtenir la taille complète, veuillez nous contacter.

Contactez-nous

Pourquoi nous choisir ?

Des décennies d'expertise

Plus de 30 ans d'expérience dans la fabrication de vannes DBB, à tourillon, forgées et entièrement soudées pour les applications haute température, haute pression et cryogéniques, utilisées dans des projets du monde entier.

Solutions sur mesure

Des vannes conçues sur mesure en fonction des conditions de process et des spécifications du projet, garantissant des performances fiables même dans des conditions d'exploitation exigeantes.

Contrôle qualité rigoureux

Conception, fabrication et essais gérés selon la norme ISO 9001, conformément aux normes API 6D, ASME B16.34 et aux normes de sécurité incendie.

Fiabilité éprouvée

Chaque vanne est entièrement testée et inspectée, garantissant des vannes sans fuite, prêtes à l'emploi et fiables.

Comment garantissons-nous la qualité et la fiabilité ?

La qualité est intégrée à chaque étape, des matières premières aux tests finaux.

Vérification des matériaux

Inspection dimensionnelle

Détection de défauts par ultrasons

Essai de pression hydrostatique

Centres d'usinage CNC

Équipement de soudage entièrement automatisé

Zone d'essais cryogéniques

Équipement d'essai de pression

Affichage du certificat

SLVCN opère selon un système de gestion de la qualité ISO 9001. Les produits sont fournis avec la conformité CE, les certificats d'essai en usine (MTC) et les certificats d'origine requis.

Les vannes sont conçues, fabriquées et testées conformément aux normes de sécurité incendie API 6D, ASME B16.34, API 607 et ISO 10497, garantissant des performances fiables dans des conditions de service extrêmes et à haute pression.
