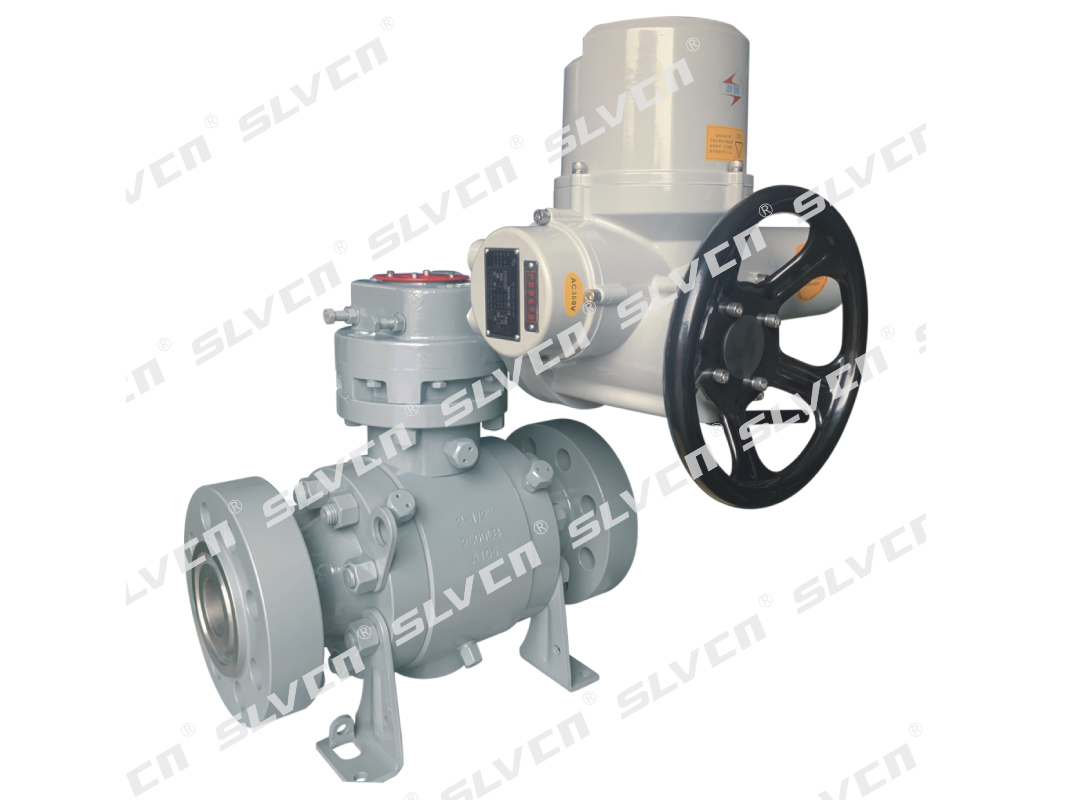

Vanne à bille à siège métallique montée sur tourillon classe 2500 A105 avec actionneur électrique robuste

√ Conception pour service sévère de classe 2500 avec charge d'étanchéité contrôlée et marge de sécurité élevée pour ultra-haute pression.

√ DBB monté sur tourillon validé par des tests à haute pression pour une double isolation fiable et un dégagement de cavité sûr.

√ Joint d'étanchéité à siège métallique pour une fermeture stable sous des cycles de température/pression élevés et une dilatation thermique.

√ Automatisation électrique robuste (AC 380V) avec couple élevé, fonctionnement en douceur et commande manuelle pour un contrôle critique.

√ Fabricant expérimenté de vannes haute pression avec des normes strictes de contrôle des processus et de qualité pour le secteur pétrolier et gazier.

Contactez-nous

Paramètres du produit

Type de produit	Vanne à bille DBB à tourillon avec actionneur électrique
Pression nominale	Classe ASME 2500
Gamme de tailles	2" ~ 30" (DN50 ~ DN750)
Matière du corps	Acier au carbone forgé ASTM A105 (Optionnel : A182 F316 / F51 / F53)
Type de siège	Siège en métal
Connexion finale	À brides (ASME B16.5)
Structure de la vanne	Montage sur tourillon, double blocage et purge (DBB)
Actionnement	Actionneur électrique à engrenage à vis sans fin
Alimentation	380 V CA, triphasé (en option : 415 V CA / 440 V CA, triphasé)
Normes de conception	Conçu conformément aux normes API 6D, ASME B16.34 et BS 5351
Conception résistante au feu	Conçu conformément aux normes API 607 / API 6FA
Marque	SLVCN

Caractéristiques principales

Description du produit

Caractéristiques principales

Structure à rotule montée sur tourillon

Les paliers de tourillon supérieurs et inférieurs supportent la bille, empêchant tout déplacement sous pression extrême et assurant un fonctionnement stable.

Conception à double blocage et purge (DBB)

Les sièges doubles assurent une isolation complète en amont et en aval, tandis que la cavité peut être ventilée en toute sécurité pour répondre aux exigences de sécurité les plus élevées.

Étanchéité métal sur métal

La conception à siège métallique résiste aux hautes températures, aux hautes pressions, aux milieux abrasifs et érosifs tout en assurant une étanchéité stable.

Actionneur électrique à engrenage à vis sans fin haute résistance

Couple de sortie élevé et fonctionnement fluide pour une télécommande fiable, avec commande manuelle en cas d'urgence.

Détails du produit

La vanne à bille DBB à siège métallique montée sur tourillon de classe 2500 avec actionneur électrique est conçue pour les applications à très haute pression et en conditions de service sévères nécessitant une isolation absolue et une absence totale de fuite.

Doté d'un corps en acier forgé, d'une conception à double blocage et purge (DBB) et d'une bille montée sur un tourillon, il garantit un fonctionnement stable et une décompression sûre de la cavité, même dans des conditions extrêmes. L'étanchéité métal sur métal assure une fermeture fiable en conditions de haute température, d'abrasion et de variations de pression.

Doté d'un actionneur électrique robuste de 380 V CA et d'un engrenage à vis sans fin, il permet un fonctionnement à distance fluide pour les systèmes de canalisations automatisés.

Les matériaux, l'étanchéité et l'actionnement peuvent être personnalisés pour répondre aux exigences spécifiques du service.

Pourquoi nous choisir ?

Des décennies d'expertise

Plus de 30 ans d'expérience dans la fabrication de vannes DBB, à tourillon, forgées et entièrement soudées pour les applications haute température, haute pression et cryogéniques, utilisées dans des projets du monde entier.

Solutions sur mesure

Des vannes conçues sur mesure en fonction des conditions de process et des spécifications du projet, garantissant des performances fiables même dans des conditions d'exploitation exigeantes.

Contrôle qualité rigoureux

Conception, fabrication et essais gérés selon la norme ISO 9001, conformément aux normes API 6D, ASME B16.34 et aux normes de sécurité incendie.

Fiabilité éprouvée

Chaque vanne est entièrement testée et inspectée, garantissant des vannes sans fuite, prêtes à l'emploi et fiables.

Comment garantissons-nous la qualité et la fiabilité ?

La qualité est intégrée à chaque étape, des matières premières aux tests finaux.

Vérification des matériaux

Inspection dimensionnelle

Détection de défauts par ultrasons

Essai de pression hydrostatique

Centres d'usinage CNC

Équipement de soudage entièrement automatisé

Zone d'essais cryogéniques

Équipement d'essai de pression

Affichage du certificat

SLVCN opère selon un système de gestion de la qualité ISO 9001. Les produits sont fournis avec la conformité CE, les certificats d'essai en usine (MTC) et les certificats d'origine requis.

Les vannes sont conçues, fabriquées et testées conformément aux normes de sécurité incendie API 6D, ASME B16.34, API 607 et ISO 10497, garantissant des performances fiables dans des conditions de service extrêmes et à haute pression.
