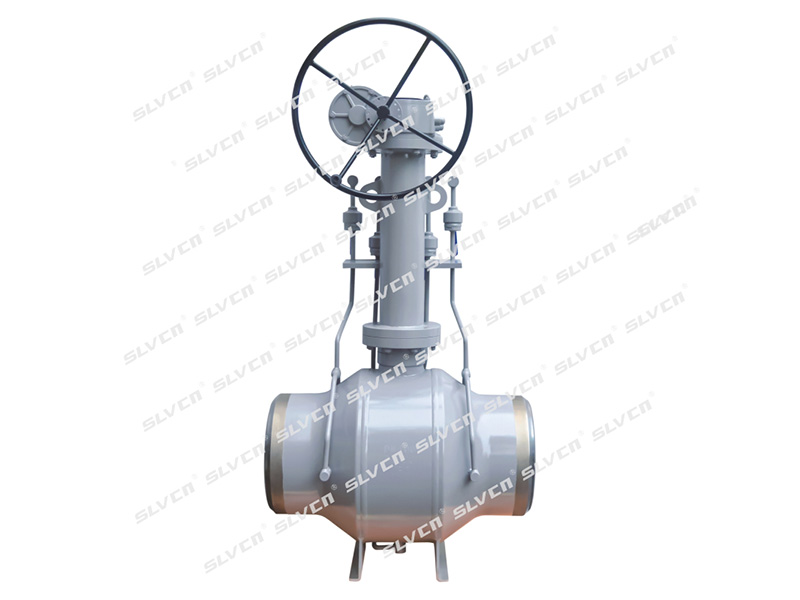

Vanne à bille DBB entièrement soudée, classe 600

● Aucune fuite externe grâce à un corps monobloc entièrement soudé

● Sécurité maximale des pipelines grâce au système de double blocage et purge (DBB)

● Performances stables à haute pression grâce à la conception de la bille montée sur un tourillon

● Conception résistante au feu avec capacité de fermeture d'urgence

● Fonctionnement sécurisé grâce à la tige anti-éjection et aux options SPE/DPE

● Capacité de service en milieu acide avec des matériaux conformes à la norme NACE MR0175

● Conçu pour les environnements souterrains, sous-marins et de pipelines difficiles

Contactez-nous

Paramètres du produit

Taille	2" à 64" (DN50–DN1600)
Pression	Classe 600 (Classe optionnelle 150/300/900/1500)
Température de fonctionnement	-46℃ à 450℃ (selon le matériau)
Type de balle	Corps monobloc entièrement soudé, monté sur tourillon
Conception de l'étanchéité	Double blocage et saignement (DBB) avec injection de scellant d'urgence en option
Connexion finale	Soudage bout à bout (BW) / Soudage par emboîtement (SW)
Types d'opérations	Poignée manuelle, engrenage à vis sans fin, électrique, pneumatique
Montage	Montage direct ISO 5211 disponible
Matériaux de la carrosserie	Acier au carbone, acier basse température, acier inoxydable, acier duplex/allié (ASTM A182, A694, Inconel 625, Incoloy 800, Hastelloy C, etc.)
Matériaux des sièges	PEEK, PCTFE (KEL-F), Devlon V-API, Options à siège rigide
Normes de conception et de fabrication	API 6D, ASME B16.34, BS 5351, MESC SPET 7/200
Domaine d'application	Pétrole et gaz, chimie et pétrochimie, production d'énergie, offshore et eaux profondes, aérospatiale et défense, traitement et distribution d'eau, métallurgie et mines
Marque	SLVCN

Caractéristiques principales

Description du produit

Liste des pièces

Spécifications techniques

Caractéristiques principales

Aucune fuite externe

Le corps monobloc entièrement soudé élimine les risques de fuites externes, idéal pour les environnements sous-marins, souterrains et de pipelines difficiles.

Performances stables à haute pression

La conception à rotule montée sur tourillon assure un fonctionnement fiable dans des conditions de haute pression et améliore la stabilité de la charge.

Sécurité maximale des pipelines

La conception à double blocage et purge (DBB) assure une isolation sécurisée, une maintenance sûre et une sécurité opérationnelle accrue.

Tige à sécurité intégrée avec protection antistatique

Dans les applications critiques et inflammables, la tige anti-éjection à simple ou double effet piston (SPE/DPE) et le dispositif antistatique intégré assurent une sécurité maximale.

Capacité de service en milieu acide

Les matériaux conformes à la norme NACE MR0175 garantissent des performances fiables dans des conditions de service acides, corrosives et difficiles.

Étanchéité durable, résistance au feu et fiabilité à long terme

Sa conception résistante au feu et sa technologie d'étanchéité avancée garantissent des performances à long terme et une capacité d'étanchéité d'urgence ; disponible en version à passage intégral et réduit pour un débit optimisé, compatible avec un fonctionnement manuel, électrique et pneumatique.

Détails du produit

La vanne à bille DBB à tourillon entièrement soudée SLVCN Classe 600 est conçue pour les systèmes de canalisations haute pression et haut débit, notamment les stations de pompage et de compression, les installations sous-marines et souterraines, ainsi que pour d'autres applications exigeantes. Dotée d'un corps monobloc entièrement soudé, cette vanne élimine les risques de fuite externes et garantit une performance fiable et durable, même dans des conditions d'exploitation critiques.

Conçue avec une bille montée sur tourillon et un système de double purge (DBB), cette vanne garantit un fonctionnement stable, une isolation fiable et une maintenance aisée. Elle est parfaitement adaptée aux applications exigeantes des secteurs pétrolier et gazier, chimique et pétrochimique, de la production d'énergie et autres secteurs industriels. Sa conception et sa fabrication sont conformes à la norme API 6D et intègrent des dispositifs de sécurité incendie, antistatiques et de sécurité anti-éjection pour une tige renforcée, afin d'optimiser la sécurité d'exploitation dans les environnements critiques.

Le matériau de la vanne, sa taille nominale, son siège et ses matériaux d'étanchéité peuvent être personnalisés pour répondre aux conditions de travail spécifiques et aux exigences du projet.

Liste des pièces

1	Tuyau en acier soudé	10	Siège	19	Joint torique	28	Noix	37	Quatre boucles ouvertes
2	tube en acier sans soudure	11	Siège	20	Tige d'extension	29	Boulon	38	Joint d'étanchéité
3	Corps droit	12	Balle	21	Palier	30	Emballage	39	Rondelle de butée
4	Printemps	13	Support de tourillon	22	Assistance étendue	31	Rondelle de butée	40	palier de tige
5	Joint torique	14	Engrenage à vis sans fin	23	Épingle	32	Joint torique	41	Tige
6	Joint torique	15	Clé	24	Cadre de support	33	Boîte d'emballage	42	palier de tige
7	Rondelle de butée	16	Boulon	25	Clé	34	Joint d'étanchéité	43	Corps
8	Emballage	17	Joint torique	26	Plaque de connexion	35	Joint torique	44	Palier de butée
9	Retenue de siège	18	Joint torique	27	Goujon	36	palier de tige	45	palier de tige

Liste des pièces

Dimensions : Classe 600 - Port complet

NPS/DN	B1 po/mm\|	B2 po/mm	Modèle / Face à face				D en/mm	D1 en/mm	Poids
NPS/DN	B1 po/mm\|	B2 po/mm	RF FW en/mm	FW RTJ en/mm	FF BWE en/mm	FW BWE en/mm	D en/mm	D1 en/mm	Modèle FW lb/kg
2"	1,94	1,94	11,5	11,63	11,5	11	6.5	6.5	79
50	49	49	292	295	292	279	166	166	36
3"	2,94	2,94	14	14.13	14	12,5	8.5	8.5	154
80	74	74	356	359	356	318	216	216	70
4"	3,94	3,94	17	17.13	17	14	10.9	10.9	254
100	100	100	432	435	432	356	276	276	115
6"	5,94	5,94	22	22.13	22	18	14	14	501
150	150	150	559	562	559	457	356	356	227

Poids et dimensions pour les vannes de plus grande taille (jusqu'à 64 pouces) disponibles sur demande

Dimensions : Classe 600 - Port réduit

Taille	Alésage		Modèle / Face à face				D en/mm	D1 en/mm	Poids
NPS/DN	B1 po/mm	B2 po/mm	GG, GW RF en/mm	GG, GW RTJ en/mm	GG BWE en/mm	GW BWE en/mm	D en/mm	D1 en/mm	Modèle GW lb/kg
2" x 11/2"	1,94	1.5	11,5	11,63	11,5	11	6.5	6.5	68
50X40	49	38	292	295	292	279	166	166	31
3"X2"	2,94	1,94	14	14.13	14	12,5	8.3	8.3	110
80X50	74	49	356	359	356	318	211	211	50
4"X3"	3,94	2,94	17	17.13	17	14	10.9	10.9	209
100X80	100	74	432	435	432	356	276	276	95
6"X4"	5,94	3,94	22	22.13	22	18	14	14	386
150X100	150	100	559	562	559	457	356	356	175
8" x 6"	7,94	5,94	26	26,13	26	21,5	16.6	16.6	603
200X150	201	150	660	664	660	546	421	421	273

Poids et dimensions pour les vannes de plus grande taille (jusqu'à 64 pouces) disponibles sur demande

Si vous souhaitez obtenir la taille complète, veuillez nous contacter.

Contactez-nous

Pourquoi nous choisir ?

Des décennies d'expertise

Plus de 30 ans d'expérience dans la fabrication de vannes DBB, à tourillon, forgées et entièrement soudées pour les applications haute température, haute pression et cryogéniques, utilisées dans des projets du monde entier.

Solutions sur mesure

Des vannes conçues sur mesure en fonction des conditions de process et des spécifications du projet, garantissant des performances fiables même dans des conditions d'exploitation exigeantes.

Contrôle qualité rigoureux

Conception, fabrication et essais gérés selon la norme ISO 9001, conformément aux normes API 6D, ASME B16.34 et aux normes de sécurité incendie.

Fiabilité éprouvée

Chaque vanne est entièrement testée et inspectée, garantissant des vannes sans fuite, prêtes à l'emploi et fiables.

Comment garantissons-nous la qualité et la fiabilité ?

La qualité est intégrée à chaque étape, des matières premières aux tests finaux.

Vérification des matériaux

Inspection dimensionnelle

Détection de défauts par ultrasons

Essai de pression hydrostatique

Centres d'usinage CNC

Équipement de soudage entièrement automatisé

Zone d'essais cryogéniques

Équipement d'essai de pression

Affichage du certificat

SLVCN opère selon un système de gestion de la qualité ISO 9001. Les produits sont fournis avec la conformité CE, les certificats d'essai en usine (MTC) et les certificats d'origine requis.

Les vannes sont conçues, fabriquées et testées conformément aux normes de sécurité incendie API 6D, ASME B16.34, API 607 et ISO 10497, garantissant des performances fiables dans des conditions de service extrêmes et à haute pression.
