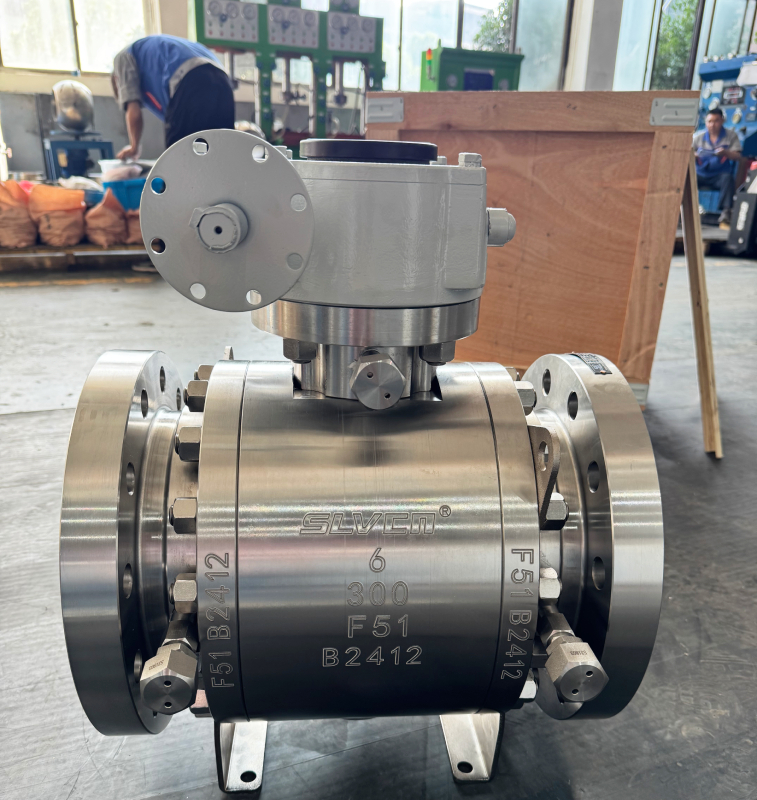

Étude de cas : Vanne à bille à tourillon en acier forgé 6" classe 300 API 6D A182 F51 pour service de pipeline de gaz offshore

2026-07-02

Aperçu du projet :

Ce projet implique un Vanne à bille à tourillon en acier forgé de classe 300 RF de 6 pouces conçu pour un Système de pipelines pétroliers et gaziers offshore en Asie du Sud-Est.

La vanne est conçue pour service de transport de gaz naturel et d'hydrocarbures, où la résistance à la corrosion, la fiabilité de l'étanchéité et la stabilité opérationnelle à long terme sont essentielles dans les environnements offshore et marins.

Fabriqué conformément aux Norme API 6D pour les vannes de pipeline, la vanne assure un fonctionnement sûr et stable dans des conditions de pression et de température modérées.

Conditions de service :

Système de pipelines pétroliers et gaziers offshore
transport de gaz naturel et d'hydrocarbures
Eau de mer riche en chlorures / milieu marin
Pression nominale : Classe 300
Plage de température : -29 °C à 120 °C
Conception à alésage complet
Classe d'étanchéité ISO 5208 A

Spécifications techniques :

Article	Spécification
Type de vanne	vanne à bille montée sur tourillon
Taille	6"
Classe de pression	300LB RF
Corps / Ballon / Siège	ASTM A182 F51
Tige	ASTM A479 S31803
Type de siège	SPE / SPE
Norme de conception	API 6D
Norme de bride	ASME B16.5
Opération	Dispositif Gear + Lock
Fonctionnalité	Système d'injection de mastic

Pourquoi l'acier inoxydable duplex F51 a-t-il été choisi ?

Ce matériau a été sélectionné en raison de ses excellentes performances en milieu marin et offshore, offrant :

Haute résistance à la corrosion induite par les chlorures
Propriétés mécaniques robustes pour la stabilité de la pression dans les pipelines
Longue durée de vie dans les services offshore et d'hydrocarbures
Adapté aux environnements gaziers et marins

Principales caractéristiques techniques :

✔ Conformité des pipelines API 6D

Garantit la pleine conformité aux normes internationales relatives aux vannes de pipelines pour les systèmes de transport de pétrole et de gaz, répondant à des exigences strictes en matière de sécurité et de performance.

✔ Intégrité du matériau de l'acier inoxydable duplex F51

Offre une excellente résistance à l'eau de mer, à la corrosion par les chlorures et aux environnements marins, assurant une fiabilité à long terme même dans des conditions d'utilisation difficiles.

✔ Performances d'étanchéité bidirectionnelle (conception SPE/SPE)

Assure une étanchéité stable dans les deux sens d'écoulement avec une performance d'arrêt fiable même en cas de fluctuations de pression.

✔ Système d'injection de mastic pour intervention d'urgence

Permet l'étanchéité et la maintenance en ligne sans arrêt de la canalisation, améliorant ainsi la sécurité opérationnelle et réduisant les risques d'interruption de service.

✔ Conception résistante au feu et à faibles émissions

Le système d'étanchéité à base de graphite garantit la conformité aux exigences de sécurité incendie et aux normes d'émissions environnementales dans les applications pétrolières et gazières.

✔ Capacité de personnalisation basée sur l'ingénierie

La conception des vannes peut être personnalisée en fonction des exigences du projet, notamment en ce qui concerne les matériaux, la classe de pression, les raccords d'extrémité et les conditions de service particulières.

Capacité de personnalisation basée sur l'ingénierie :

SLVCN propose une personnalisation axée sur l'ingénierie, en fonction des spécifications du projet et des conditions d'exploitation.

Nos vannes à bille en acier forgé API 6D peuvent être conçues pour une large gamme d'applications industrielles.

Les options de personnalisation disponibles comprennent :

Matériaux de la carrosserie : ASTM A105, A350 LF2, A182 F316 / F316L, A182 F51, F53, etc.
Matériaux du siège : PTFE, RPTFE, PEEK, Devlon, graphite, siège en métal
Matériaux de tiges : F316, F51, S31803, XM-19, 17-4PH (selon le projet)
Pressions nominales : Classe 150 / Classe 300 / Classe 600 / Classe 900 / Classe 1500 / Classe 2500
Types de ports : Alésage complet / Alésage réduit
Connexions finales : RF, RTJ, BW, Extrémités soudées

Cela permet de garantir que chaque vanne est optimisée pour différentes conditions de fonctionnement, notamment les oléoducs et gazoducs, les systèmes pétrochimiques, les applications GNL et les environnements offshore.

Applications

Cette vanne à boisseau sphérique à tourillon API 6D est largement utilisée dans :

systèmes de production pétrolière et gazière offshore
Gazoducs de transport de gaz naturel et d'hydrocarbures
Systèmes pétrochimiques et de raffinage
Environnements marins et d'eau de mer au large
Systèmes de canalisations industrielles à haute intégrité

SLVCN – Fabricant de vannes à bille en acier forgé en Chine

SLVCN est un fabricant professionnel de vannes à bille en acier forgé en Chine, fort de plus de 30 ans d'expérience dans l'ingénierie et la production de vannes industrielles.

Nous sommes spécialisés dans :

Expérience en matière de fourniture de projets mondiaux

Les vannes à bille en acier forgé SLVCN sont largement exportées vers Asie du Sud-Est, Moyen-Orient, Europe et Amérique du Sud, au service des projets d'infrastructures pétrolières et gazières, pétrochimiques et énergétiques dans le monde entier.
