Comment choisir les matériaux de siège pour les vannes à bille en acier forgé destinées aux services haute pression, cryogéniques et haute température ?

Vannes à bille en acier forgé sont largement utilisés dans les systèmes de canalisations industrielles critiques, notamment pétrole et gaz, traitement chimique et pétrochimique, GNL et services cryogéniques, production d'énergie, projets offshore et maritimes, hydrogène et énergies nouvelles, et automatisation industrielle.

Pour les vannes à bille forgées utilisées dans les pipelines API 6D, les systèmes haute pression, les applications cryogéniques ou les procédés à haute température, le choix du matériau du siège influe directement sur les performances d'étanchéité, le contrôle des fuites, le couple de manœuvre, la durée de vie, la résistance à la température, l'adéquation à la pression et la compatibilité avec les fluides.

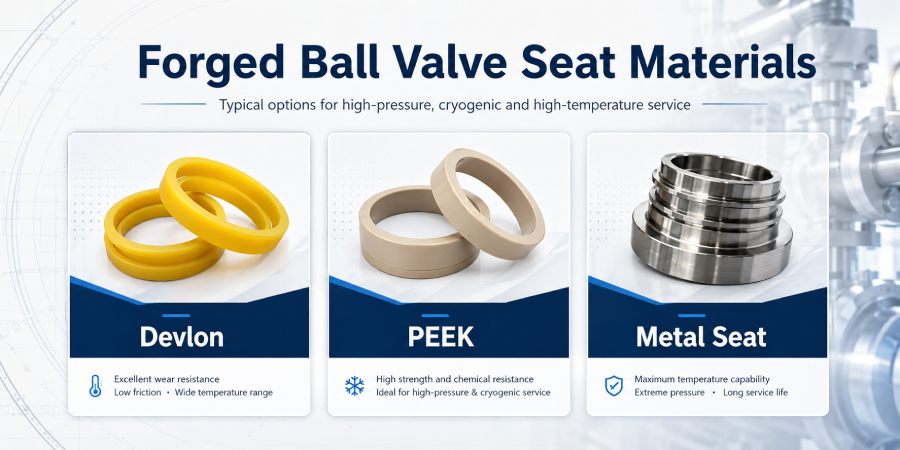

Les matériaux couramment utilisés pour les sièges des vannes à bille en acier forgé comprennent le PTFE, le RPTFE, le TFM, le PCTFE/KEL-F, le Devlon, le nylon/PA, le PEEK et les sièges métalliques avec des options de rechargement dur telles que le Stellite, le carbure ou les alliages à base de nickel. Le graphite est fréquemment utilisé pour les garnitures de vannes, les joints de corps et les structures d'étanchéité coupe-feu, mais il n'est généralement pas utilisé comme matériau principal pour le siège des vannes à bille en acier forgé standard.

Matériaux pour siègesVannes à bille forgées haute pression

Les vannes à bille forgées haute pression sont couramment utilisées dans les oléoducs et gazoducs, les réseaux de transport de gaz naturel, les usines pétrochimiques, les systèmes de gaz industriels et les conduites de process haute pression. Dans ces applications, le siège doit résister à la déformation sous pression tout en assurant une étanchéité optimale.

Pour le choix du matériau du siège de vanne à bille haute pression, les sièges en Devlon, PEEK, RPTFE, Nylon / PA et métal sont généralement considérés en fonction de la classe de pression, de la taille de la vanne, du différentiel de pression, de la température et du fluide.

Pour les vannes à boisseau sphérique à tourillon de grande taille et les vannes à boisseau sphérique pour pipelines, la conception du siège, la charge du ressort et la différence de pression jouent un rôle important dans l'étanchéité. Une vanne à boisseau sphérique à tourillon avec siège en Devlon est souvent privilégiée pour les applications haute pression de gaz naturel ou de pétrole et de gaz, tandis qu'une vanne à boisseau sphérique avec siège en PEEK peut être choisie lorsqu'une résistance mécanique, thermique ou à l'usure supérieure est requise.

Matériaux pour siègesVannes à bille forgées cryogéniques

Les vannes à bille forgées cryogéniques sont utilisées dans les systèmes de GNL, d'azote liquide, d'oxygène liquide, de dioxyde de carbone liquide, de séparation d'air, de gaz industriels et de canalisations basse température. En service cryogénique, les matériaux du siège doivent conserver leur stabilité dimensionnelle et leurs performances d'étanchéité à très basse température.

Pour les vannes à boisseau sphérique cryogéniques et basse température, le PCTFE/KEL-F est l'un des matériaux de siège les plus courants en raison de sa stabilité dimensionnelle à basse température. Le PTFE, le PEEK, le Devlon et les sièges en métal spécial peuvent également être choisis en fonction de la pression, du fluide et des exigences du projet.

Pour les applications à l'oxygène, à l'hydrogène ou à l'hélium, des exigences supplémentaires peuvent s'appliquer, notamment en matière de compatibilité des matériaux, de nettoyage, de dégraissage, de contrôle des fuites et d'essais spécifiques. Ces applications doivent toujours être validées conformément aux spécifications du projet.

Matériaux pour siègesVannes à bille forgées haute température

Les vannes à bille forgées haute température sont couramment utilisées dans les systèmes de vapeur, les oléoducs, les centrales électriques, les procédés pétrochimiques et les applications impliquant des gaz ou des liquides à haute température. Dans ces conditions, les sièges souples standard peuvent se déformer, subir un fluage ou perdre leur étanchéité.

Pour les vannes à bille haute température, les vannes à bille haute température et les vannes à bille à siège métallique, les sièges en PEEK, les sièges métalliques et les sièges métalliques à revêtement dur sont couramment utilisés lorsque les sièges à base de PTFE ne peuvent pas répondre aux conditions de service.

Pour les vannes à bille métal-métal, les performances du siège dépendent du métal de base, du matériau de revêtement, du traitement de surface de la bille, de la classe d'étanchéité, du couple de manœuvre et des exigences d'essai. Le graphite est couramment utilisé pour les garnitures, les joints de corps et les structures d'étanchéité coupe-feu, mais pas comme matériau principal du siège dans les conceptions standard.

Guide de sélection des sièges selon les conditions de travail

Recommandation finale en matière d'ingénierie

Le choix du matériau du siège des vannes à bille en acier forgé ne doit pas se fonder uniquement sur la température ou la pression. Un choix judicieux doit prendre en compte :

• Type moyen
• Température de fonctionnement
• classe de pression
• Taille de la vanne
• Différentiel de pression
• Média propre ou abrasif
• Compatibilité à la corrosion
• Fréquence de fonctionnement
• Classe de fuite requise
• Exigences relatives aux essais de résistance au feu ou cryogéniques
• Normes API, ASME, ISO ou normes de projet applicables

Pour les applications critiques telles que le gaz naturel à haute pression, le GNL, l'oxygène liquide, la vapeur, les boues ou les produits chimiques corrosifs, le matériau du siège doit être confirmé en même temps que la structure de la vanne, le système d'étanchéité, le matériau du corps, le matériau de la tige, le garnissage, le joint et les exigences de test.

Solutions de vannes à bille en acier forgé SLVCN

SLVCN est un fabricant chinois de vannes à bille forgées, fournissant vannes à bille API 6D, vannes à bille montées sur tourillon, vannes à bille cryogéniques, vannes à bille haute pression et vannes à bille à siège métallique pour des applications industrielles exigeantes.

Les options de siège disponibles comprennent le PTFE, le RPTFE, le TFM, le PCTFE, le Devlon, le PEEK et des modèles à siège métallique avec options de rechargement dur. Des garnitures et des joints en graphite sont disponibles pour les configurations haute température ou résistantes au feu.

Nos vannes à bille en acier forgé sont largement utilisées dans les secteurs du pétrole et du gaz, du GNL et des services cryogéniques, des usines chimiques et pétrochimiques, de la production d'énergie, des projets offshore et maritimes, de l'hydrogène et des nouvelles énergies, ainsi que dans les systèmes de fabrication industrielle.

Grâce à son assistance technique et à sa personnalisation flexible, SLVCN aide ses clients à sélectionner les matériaux de siège adaptés en fonction du fluide, de la pression, de la température, de la taille de la vanne et des exigences du projet.

FAQ : Sélection du matériau du siège de soupape à bille forgé

Q : Quel est le matériau de siège le plus courant pour les vannes à bille cryogéniques ?

A: Le PCTFE/KEL-F est couramment choisi pour les vannes à bille cryogéniques en raison de sa bonne stabilité dimensionnelle à très basse température. Il est largement utilisé dans les applications de GNL, d'azote liquide, d'oxygène liquide et d'autres gaz cryogéniques.

Q : Quel matériau de siège convient aux vannes à bille pour gaz naturel haute pression ?

A : Pour les vannes à boisseau sphérique haute pression pour gaz naturel, on utilise généralement le Devlon, le PEEK et le RPTFE. Le choix final dépend de la taille de la vanne, de sa classe de pression, du différentiel de pression, de la température de fonctionnement et des exigences d'étanchéité du projet.

Q : Les sièges en PTFE peuvent-ils être utilisés pour les vannes à bille haute température ?

A: Les sièges en PTFE conviennent à de nombreuses applications industrielles générales, mais ils ne sont généralement pas privilégiés pour les applications à haute température. Pour les applications à la vapeur, à l'huile thermique ou aux gaz à haute température, les sièges en PEEK ou en métal sont généralement plus appropriés.

Q : Le graphite est-il utilisé comme matériau pour les sièges de vannes à bille ?

A : Le graphite est généralement utilisé pour les garnitures de vannes, les joints de corps et les structures d'étanchéité coupe-feu. Il n'est généralement pas utilisé comme matériau principal du siège des vannes à bille en acier forgé standard.
